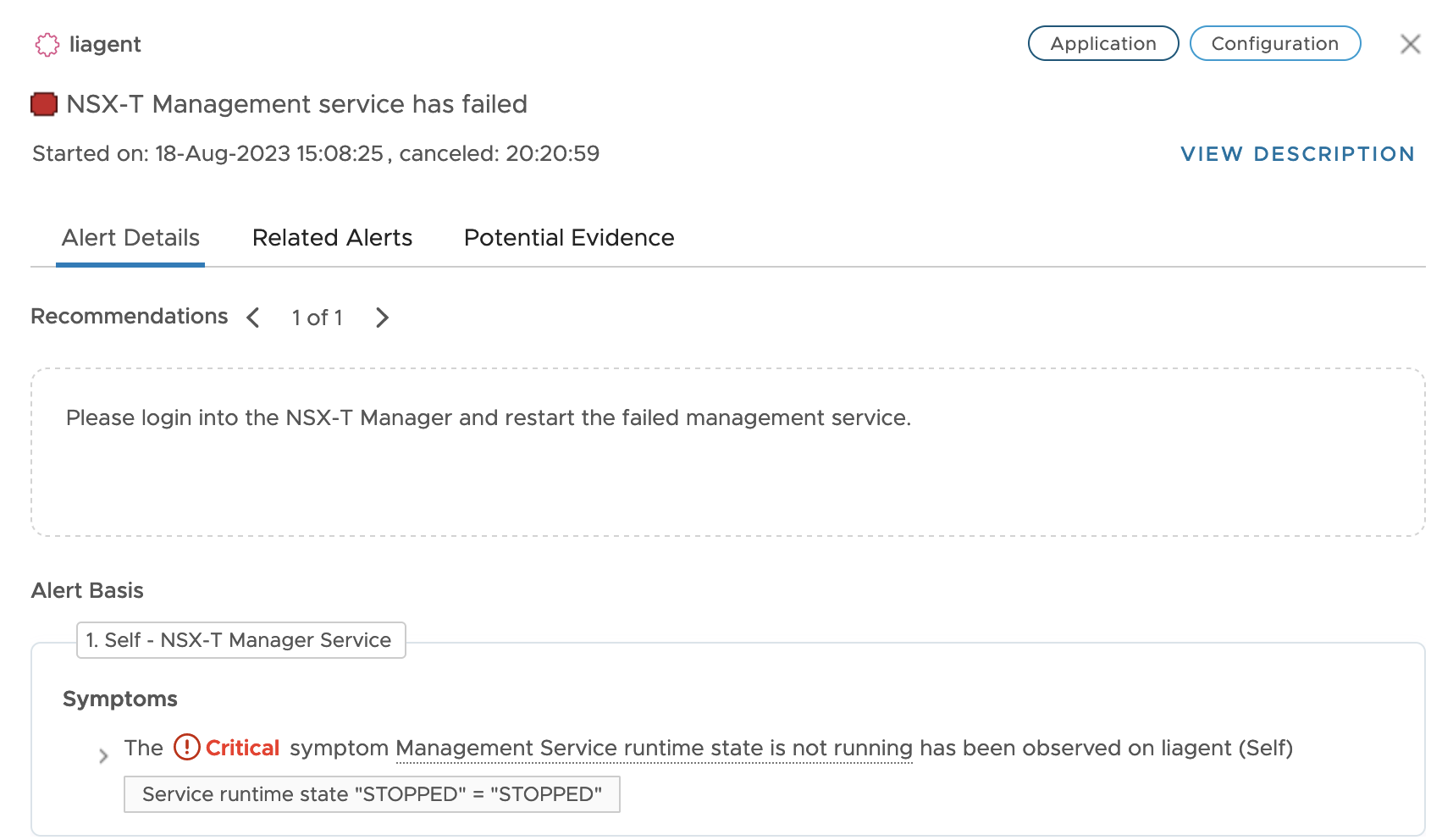

보통 Aria Operations 에서 NSX-T 를 연동하면 아래와 같은 경고를 나와서 예전에는 정책으로 알람이 발생하지 않게하고, 최근에는 해당 서비스를 수집하지 않게 설정하게 업데이트가 되었는데요. NSX-T 의 로그를 liagent 로 수집할 일이 있어 확인을 해봤습니다.

다음 링크에서 설명을 하고 있는것 처럼 4개의 서비스는 자동으로 시작되지 않습니다.

https://docs.vmware.com/en/VMware-NSX-T-Data-Center/3.2/installation/GUID-FA0ABBBD-34D8-4DA9-882D-085E7E0D269E.html

The following services are not required by default and do not start automatically.
- liagent
- migration-coordinator: This service is used only when running migration coordinator. See the NSX-T Data Center Migration Guide before starting this service.
- snmp: For information on starting SNMP see Simple Network Management Protocol in the NSX-T Data Center Administration Guide.
- nsx-message-bus: This service is not used in NSX-T Data Center 3.0.

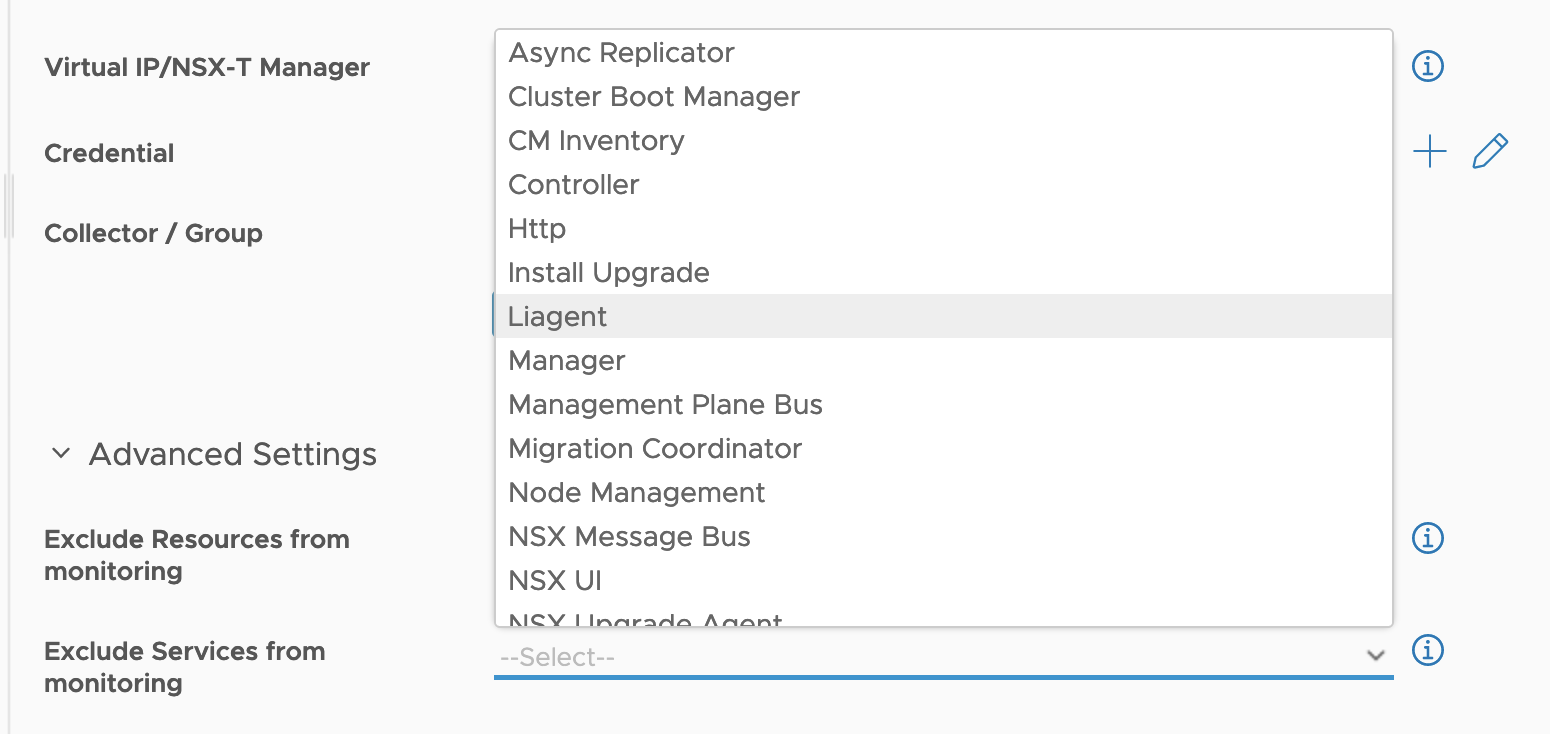

물론 사용하지 않는 서비스는 수집을 하지 않을 수 있습니다. 위 4개중 사용하지 않는다면 설정을 하는게 불필요한 경고 발생에 도움을 줄 수 있습니다.

NSX-T Manager 의 로그를 syslog 방식이 아니라 liagent 를 이용해서 수집해보겠습니다. 수동으로도 가능하지만, liagent 를 통해 로깅 설정을 하면 자동으로 실행이 됩니다.

nsxmgr01> get service liagent
Wed Aug 30 2023 KST 20:13:51.045
Service name:      liagent
Service state:     stopped

nsxmgr01> get logging-servers
Wed Aug 30 2023 KST 20:14:25.119
vrli01.psolab.local:514 proto tcp level info exporter_name fca1f426-e4cd-4ed6-a941-17ad4cbf67a5

nsxmgr01> set logging-server 172.20.10.70 proto li level info
            WARNING - You are configuring li-based log forwarding. This will send sensitive information unencrypted over the network. The Splunk App for NSX-T only accepts TLS connections.

nsxmgr01> get logging-servers
Wed Aug 30 2023 KST 20:16:47.898
vrli01.psolab.local:514 proto tcp level info exporter_name fca1f426-e4cd-4ed6-a941-17ad4cbf67a5
172.20.10.70:9000 proto li level info exporter_name 58ed1bac-0440-4111-a3d6-b106167ea793

nsxmgr01> get service liagent
Wed Aug 30 2023 KST 20:17:02.317
Service name:      liagent
Service state:     running

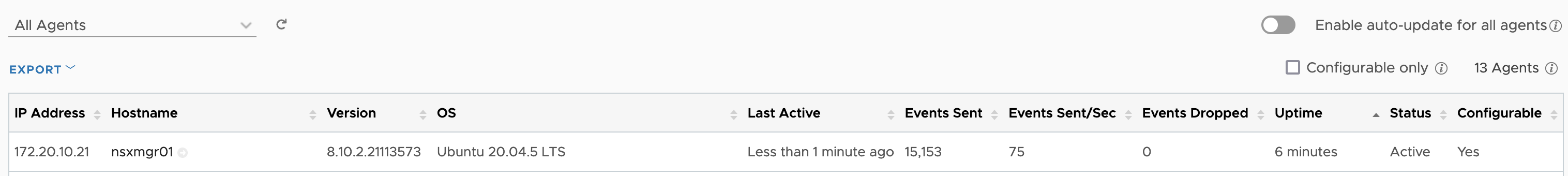

아래와 같이 Aria Operations for Logs 의 Agent 탭에서 nsxmgr01 이 Agent 를 통해 수집되는 것을 확인 할 수 있습니다.

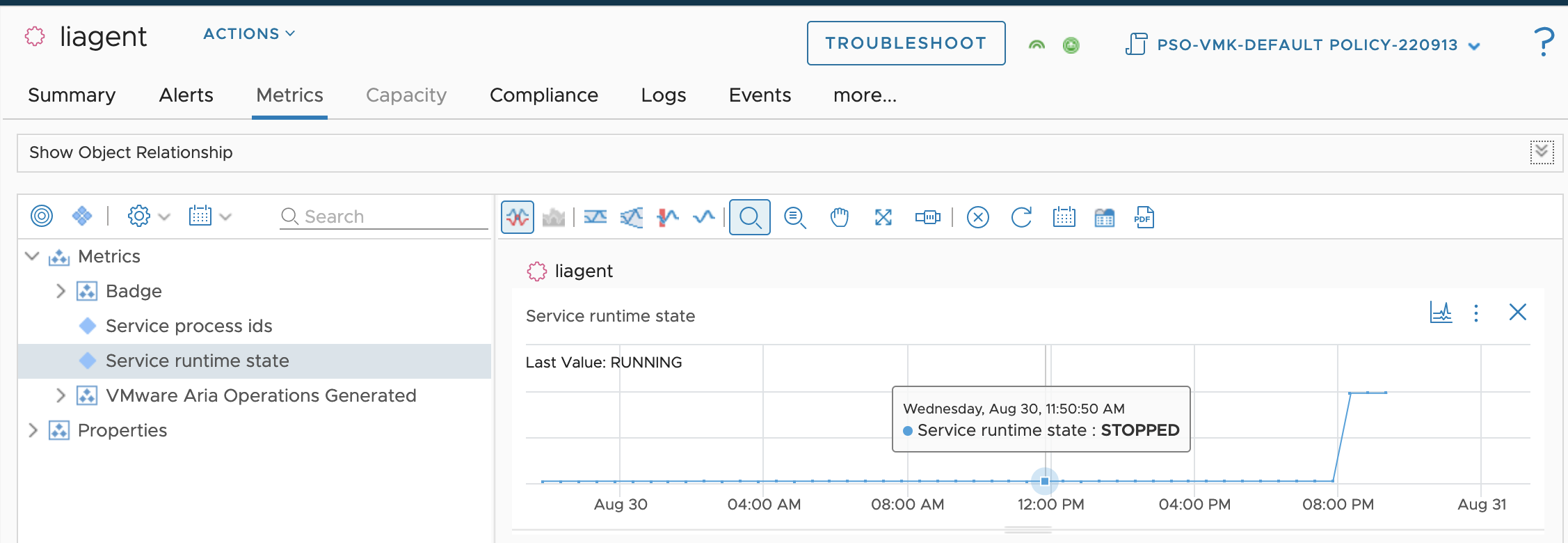

Aria Operations 에서 liagent 의 상태를 보면 STOPPED 에서 RUNNING 으로 변경된 것을 확인 할 수 있습니다.

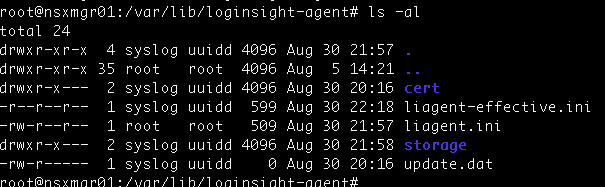

참고로 liagent 의 구성정보 파일은 아래 경로에서 확인 가능하며, liagent-effective.ini 파일은 직접적인 수정은 금지하고 있습니다.

얼마전 모 커뮤니티 그룹에서 제목과 같은 질문을 받았습니다.

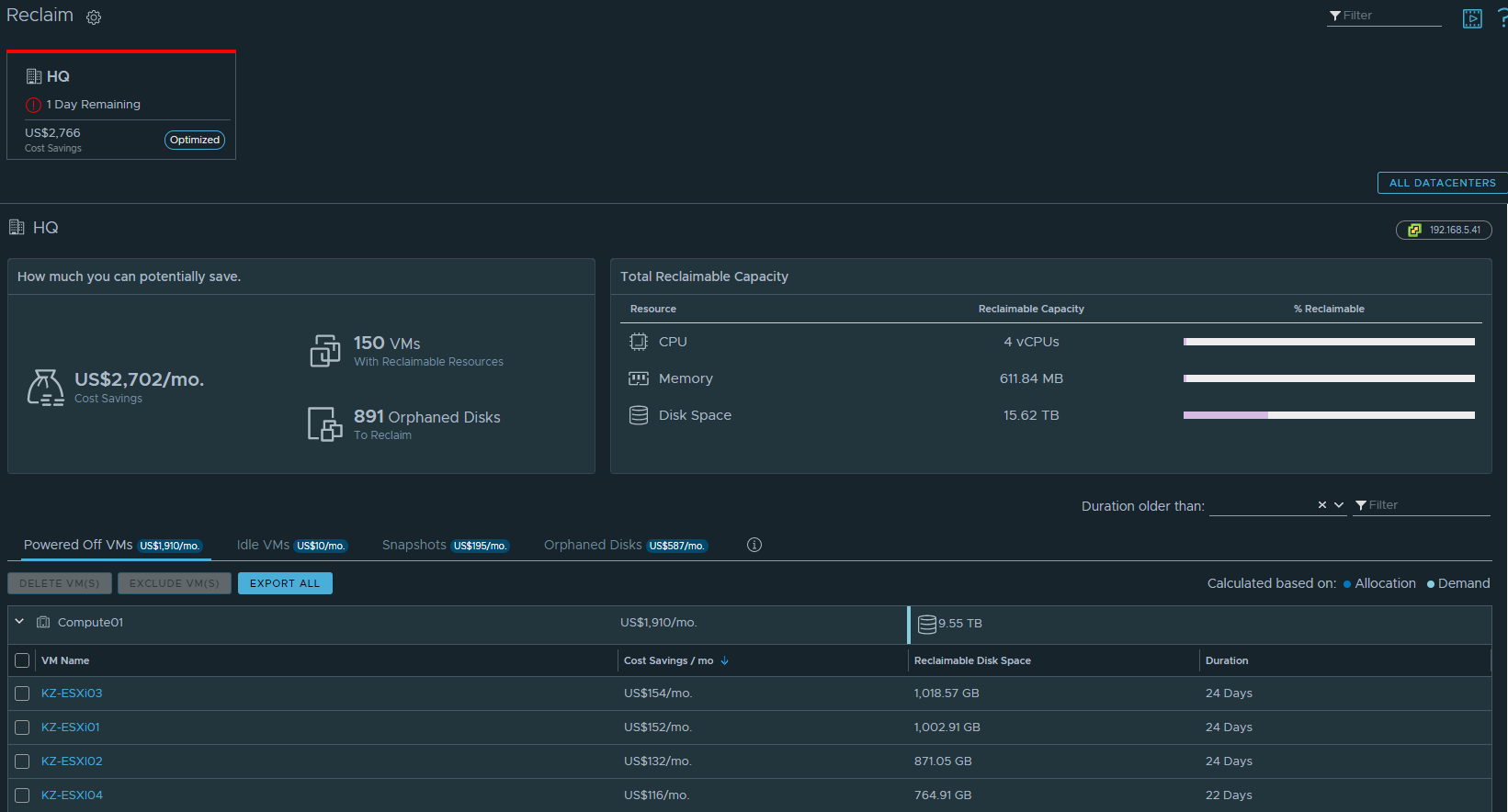

vRops Main 에서 다음과 나오긴 하는데, CSV 로 뽑을순 있지만, Report 형태로 정기적으로 받고 싶어 했습니다.

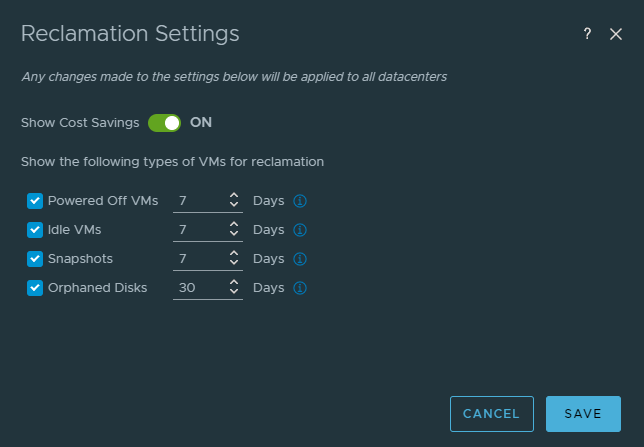

기본적으로 위 대시보드에서는 Reclam 기간에 따라서 필터링 해서 보여주는데, 이를 수정해서 보여줄 수 있습니다. 그러면 해당 조건에 맞아야 Reclam 으로 분류된다고 보시면 됩니다.

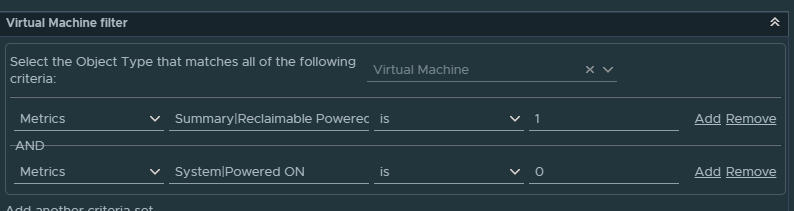

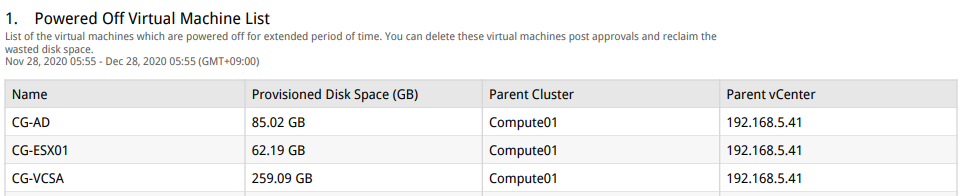

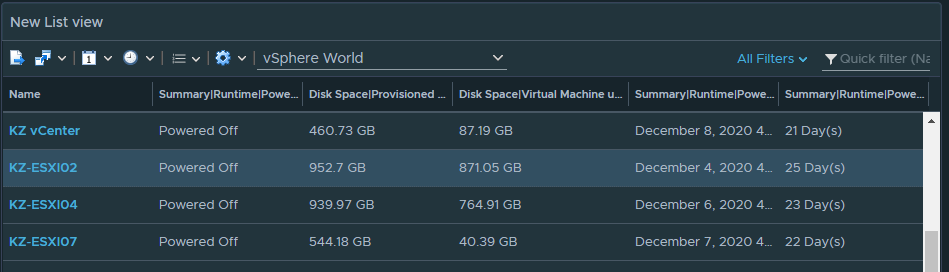

다음과 같이 작성을 해서 가이드를 했는데요. 현재 전원 상태와 함께 프로비저닝 용량, 실제 사용 용량, 전원꺼진 날짜, 마지막으로 전원 꺼진 후 경과 날짜를 확인할 수 있습니다. (정확하게는 Power State 가 변경된 날짜이기 때문에 반드시 Powered Off 된 VM으로 필터를 해야합니다.)

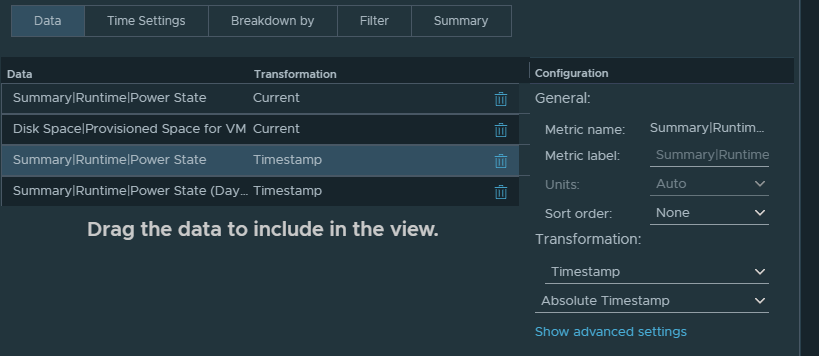

표현해주는 방법은 간단합니다. 아래와 같이 Transformation 을 Timestamp 로 바꿔주고, Absolute Timestmp 로 하면 절대 날짜를, Relative Timestamp 로 하면 상대 날짜를 보여줍니다.

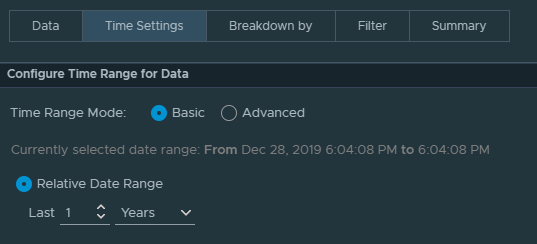

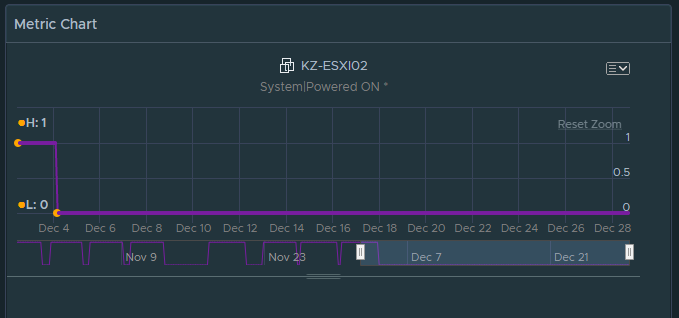

여기서 중요한 부분은 위 날짜는 Time Settings 보다 이전 시간은 포함되지 않습니다. 만약에 기본 설정인 7 Days 로 한다면 대부분 날짜가 7일전으로 확인이 됩니다. 즉, 30일 이상 Powered Off VMs 를 확인하려면 최소한 30일 이상으로 기간을 설정해야 합니다.

요즘은 vMotion 을 vMotion TCP/IP Stack 에 위치해서 많이 사용하시는 것으로 보입니다만 이전에 설치했던 시스템을 보면 Defualt TCP/IP Stack 에 되어 있는것을 볼 수 있습니다.

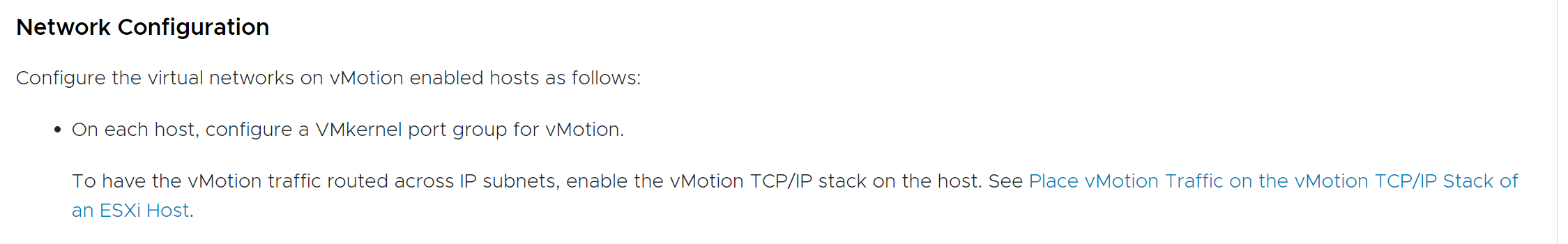

특히 다른 대역의 데이터센터와 vMotion 을 하기위해서는 routing 이 되어야 하는데 이전에는 static routing 으로 설정해서 사용했었지만, vMotion TCP/IP Stack 이 생긴 이후로는 routing 이 필요한 경우에는 vMotion TCP/IP Stack 을 사용하라고 가이드되어 있습니다.

https://docs.vmware.com/en/VMware-vSphere/7.0/com.vmware.vsphere.vcenterhost.doc/GUID-3B41119A-1276-404B-8BFB-A32409052449.html

다만 이미 vMotion vmkenel 이 생성이 되었다면 TCP/IP Stack 을 변경할 수 없고, 기존 vmk 를 삭제 후 다시 만들때 vMotion TCP/IP Stack 을 선택해서 생성을 해야합니다.

기존에 vSwitch0 에 구성이 되어있었고, 일부는 vMotion NetStack 을 사용하고 있는 환경에서 작성된 스크립트입니다. 그대로 사용하기보다는 각자의 환경에 맞춰서 수정해서 사용하시는것을 권장드립니다.

$alltasks = @()

$vMotionMTU = '9000'
$taskhosts = Get-Cluster | Get-VMHost | Sort-Object Parent.Name, Name

$Startdates = Get-Date

foreach ($taskhost in $taskhosts) {

    Write-Host "##########################################################################################" -ForegroundColor Cyan
    Write-Host "############" $taskhost.Name" 의 작업을 시작합니다. #####################" -ForegroundColor Cyan
    Write-Host "##########################################################################################" -ForegroundColor Cyan

    $task = @()
    $vMotionvmk = @()
    $vMotionPG = @()
    $vMotionstack = @()

    $task = "" | Select ClusterName, HostName, ASIS_vMotionvmk, ASIS_vMotionNetStack, ASIS_vMotionNetStackGW, ASIS_vMotionIP, ASIS_vMotionSubnet, ASIS_vMotionMTU, ASIS_vSwitch, ASIS_vSwitchMTU, ASIS_PortGroup, ASIS_PortGroupVLAN, TOBE_vMotionvmk, TOBE_vMotionNetStack, TOBE_vMotionNetStackGW, TOBE_vMotionIP, TOBE_vMotionSubnet, TOBE_vMotionMTU, TOBE_vSwitch, TOBE_vSwitchMTU, TOBE_PortGroup, TOBE_PortGroupVLAN

    $vMotionvmk = $taskhost | Get-VMHostNetworkAdapter | ?{$_.VMotionEnabled -eq "True"}
    $vMotionPG = $taskhost | Get-VirtualPortGroup -Name $vMotionvmk.PortGroupName #vMotion 설정된 vmk 가 없을 경우 에러발생함
    $vMotionstack = Get-VMHostNetworkStack -VMHost $taskhost | ?{$_.id -eq "vmotion"}
    $vMotionIPSplit = $vMotionvmk.IP.Split('.')
    $vMotionGW = $vMotionIPSplit[0]+"."+$vMotionIPSplit[1]+"."+$vMotionIPSplit[2]+".1"

    $task.ClusterName = $taskhost.Parent.Name
    $task.HostName = $taskhost.Name
    $task.ASIS_vMotionvmk = $vMotionvmk.Name
    $task.ASIS_vMotionNetStack = $vMotionvmk.ExtensionData.Spec.NetStackInstanceKey #vMotion 이 Enabled 되어 있는 NetSatck
    $task.ASIS_vMotionNetStackGW = $vMotionstack.Gateway #vMotion TCP/IP NetStack 의 Gateway
    $task.ASIS_vMotionIP = $vMotionvmk.IP
    $task.ASIS_vMotionSubnet = $vMotionvmk.SubnetMask
    $task.ASIS_vMotionMTU = $vMotionvmk.Mtu
    $task.ASIS_vSwitch = $vMotionPG.VirtualSwitch.Name
    $task.ASIS_vSwitchMTU = $vMotionPG.VirtualSwitch.Mtu
    $task.ASIS_PortGroup = $vMotionPG.Name
    $task.ASIS_PortGroupVLAN = $vMotionPG.VLanId

    if ($vMotionvmk -eq $null) {
    Write-Host "vMotion 이 설정된 vmkernel이 존재하지 않습니다."$taskhost.Name"호스트는 SKIP 됩니다." -ForegroundColor Red
    $task.ASIS_vMotionvmk = 'Null, Need to Check'

    } else {

    ## vSwitch0 가 MTU 9000 이 아닌 경우 변경 ##
    if ($vMotionPG.VirtualSwitch.Mtu -ne $vMotionMTU) {
    Write-Host $taskhost.Name"의 vMotion 을 사용하는"$vMotionPG.VirtualSwitch.Name"의 MTU가"$vMotionPG.VirtualSwitch.Mtu"이기 때문에" $vMotionMTU"로 변경합니다." -ForegroundColor Green
    $vMotionPG.VirtualSwitch | Set-VirtualSwitch -Mtu $vMotionMTU -Confirm:$false | Out-Null
    } else {}

    ## vMotion NetStack 작업##
    if ($vMotionvmk.ExtensionData.Spec.NetStackInstanceKey -eq 'vmotion') {
        ## vMotion NetStack이 vMotion 이고, MTU 가 9000이 아니면 9000으로 변경##
        if ($vMotionvmk.Mtu -ne $vMotionMTU) {
        Write-Host $taskhost.Name"의 vMotion 의"$vMotionvmk.Name"의 MTU가"$vMotionvmk.Mtu"이기 때문에" $vMotionMTU"로 변경합니다." -ForegroundColor Green
        $vMotionvmk | Set-VMHostNetworkAdapter -Mtu $vMotionMTU -Confirm:$false | Out-Null
        } else {}
    ## vMotion NetSatck이 vMotion 이 아니면, 지우고, MTU 9000 으로 생성 및 VLAN 설정 ##
    } else {
    Write-Host "vMotion이"$vMotionvmk.ExtensionData.Spec.NetStackInstanceKey"입니다."$taskhost.Name"호스트의"$vMotionvmk.Name"을 삭제후 재생성합니다." -ForegroundColor Green
    $vMotionvmk | Remove-VMHostNetworkAdapter -Confirm:$false | Out-Null
    $vMotionPG | Remove-VirtualPortGroup -Confirm:$false | Out-Null
    New-VMHostNetworkAdapter -VMHost $taskhost -VirtualSwitch $vMotionPG.VirtualSwitch  -NetworkStack $vMotionstack -PortGroup $vMotionvmk.PortGroupName -IP $vMotionvmk.IP -SubnetMask $vMotionvmk.SubnetMask -Mtu $vMotionMTU | Out-Null
    $taskhost | Get-VirtualPortGroup -Name vMotion | Set-VirtualPortGroup -VLanId $vMotionPG.VLanId | Out-Null
    }

    ## vMotion NetSatck GW 작업 ##
    if ($vMotionstack.Gateway -ne $vMotionGW) {
    Write-Host $taskhost.Name"의"$vMotionstack.Name"의 Gateway가"$vMotionstack.Gateway"이기 때문에"$vMotionGW "로 변경합니다." -ForegroundColor Green
    $vMotionstack | Set-VMHostNetworkStack -VMKernelGateway $vMotionGW | Out-Null
    } else {}

    } # Line45

    $vMotionvmk = @()
    $vMotionPG = @()
    $vMotionstack = @()

    $vMotionvmk = $taskhost | Get-VMHostNetworkAdapter | ?{$_.VMotionEnabled -eq "True"}
    $vMotionPG = $taskhost | Get-VirtualPortGroup -Name $vMotionvmk.PortGroupName
    $vMotionstack = Get-VMHostNetworkStack -VMHost $taskhost | ?{$_.id -eq "vmotion"}

    $task.TOBE_vMotionvmk = $vMotionvmk.Name
    $task.TOBE_vMotionNetStack = $vMotionvmk.ExtensionData.Spec.NetStackInstanceKey
    $task.TOBE_vMotionNetStackGW = $vMotionstack.Gateway
    $task.TOBE_vMotionIP = $vMotionvmk.IP
    $task.TOBE_vMotionSubnet = $vMotionvmk.SubnetMask
    $task.TOBE_vMotionMTU = $vMotionvmk.Mtu
    $task.TOBE_vSwitch = $vMotionPG.VirtualSwitch.Name
    $task.TOBE_vSwitchMTU = $vMotionPG.VirtualSwitch.Mtu
    $task.TOBE_PortGroup = $vMotionPG.Name
    $task.TOBE_PortGroupVLAN = $vMotionPG.VLanId

    $task
    $alltasks += $task

}

$enddates = get-date -Format yyyyMMdd
$TaskTime = $enddates-$Startdates
$TaskNum = $enddates+"_"+$TaskTime.Minutes+"Min"

$alltasks | Export-Csv "C:\Users\administrator\Documents\vMotion_$TaskNum.csv" -NoTypeInformation
